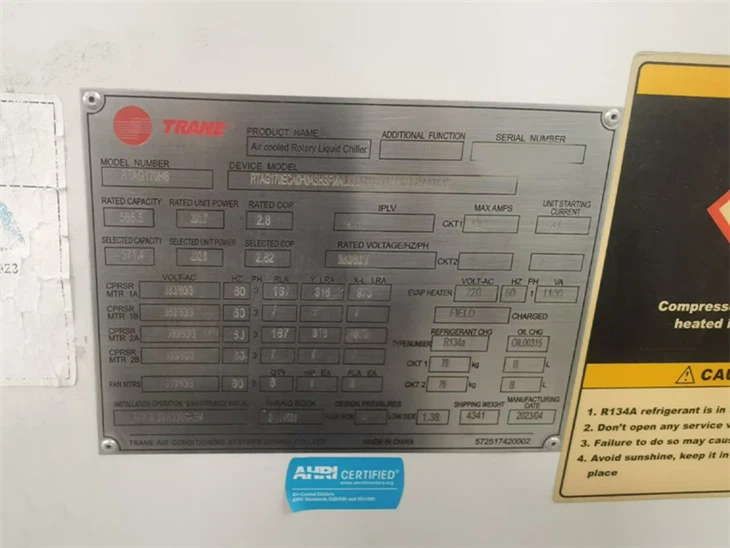

Trane RTAG Chiller
Trane RTAG Chiller
Trane RTAG Chiller
Trane RTAG Chiller

Agregat chłodniczy Trane RTAG

Agregaty chłodnicze trane rtag to wysoko-wydajne i energooszczędne-rozwiązanie chłodnicze przeznaczone do zastosowań komercyjnych i przemysłowych. Znana ze swojej niezawodności i funkcji przyjaznych dla środowiska, seria RTAG idealnie nadaje się do chłodzenia dużych i średnich-budynków i obiektów, oferując doskonałą równowagę pomiędzy efektywnością energetyczną, zrównoważonym rozwojem środowiska i niezawodnością operacyjną.

Wyślij zapytanie

Pobierz za darmo

Opis

Cechy

W magazynie Gotowe do wysyłki

1. Wysoki współczynnik efektywności energetycznej:

-Seria RTAG obejmuje wysokowydajne-sprężarki dwugwintowe-, które zapewniają doskonały współczynnik efektywności energetycznej w różnych warunkach obciążenia. To znacznie zmniejsza koszty operacyjne, zapewniając współczynnik COP (współczynnik wydajności) sięgający 3,2.

-Dzięki tak wysokiej wydajności użytkownicy mogą spodziewać się zmniejszonego zużycia energii i niższych rachunków za media, co sprawia, że seria RTAG jest opłacalnym-rozwiązaniem w przypadku dużych wymagań związanych z chłodzeniem.

2. Czynnik chłodniczy przyjazny dla środowiska:

-Agregaty śrubowe Trane serii RTAG wykorzystują czynnik chłodniczy R134a, opcję bardziej przyjazną dla środowiska w porównaniu z tradycyjnymi czynnikami chłodniczymi. Pomaga to zmniejszyć wpływ urządzenia na środowisko, wspierając globalne wysiłki na rzecz zrównoważonego rozwoju, a jednocześnie skutecznie spełnia wymagania dotyczące chłodzenia obiektów komercyjnych i przemysłowych.

3. Inteligentny system sterowania:

-Agregaty chłodnicze RTAG są wyposażone w sterownik z ekranem dotykowym UC800, oferujący zaawansowane funkcje sterowania adaptacyjnego. Należą do nich:

-Zresetowanie temperatury wody lodowej dla większej precyzji.

-Miękkie ładowanie jednostki w celu optymalizacji wydajności systemu.

-Podstawowa kontrola obciążenia i precyzyjna kontrola obciążenia w celu zwiększenia wydajności.

-Możliwości zdalnego sterowania zapewniające elastyczność i łatwość obsługi.

-Ten inteligentny system sterowania pozwala-dostroić i szybko reagować na działanie, zapewniając optymalne działanie urządzenia w zmieniających się warunkach.

4. Technologia niskiego poziomu hałasu:

-Seria RTAG oferuje cztery opcje szumów, aby spełnić różne wymagania dotyczące hałasu:

-Standardowy

-Pół-niski poziom hałasu

-Niski poziom hałasu

-Niski poziom hałasu i tryb nocny

-Taki zakres opcji hałasu sprawia, że seria RTAG idealnie nadaje się do zastosowań, w których należy kontrolować poziom hałasu, np. w budynkach biurowych, szpitalach i obszarach mieszkalnych.

5. Zaawansowany system sterowania z AdaptiView TD7:

-Urządzenie zawiera dynamiczny, kolorowy ekran dotykowy AdaptiView TD7 i kontrolery Symbio800, zapewniające intuicyjny interfejs graficzny ułatwiający obsługę i monitorowanie systemu.

-AdaptiView TD7 umożliwia uproszczone sterowanie i wizualizację, umożliwiając operatorom szybką ocenę wydajności systemu i wprowadzenie niezbędnych regulacji.

-Adaptacyjna logika sterowania optymalizuje działanie systemu, zapewniając wydajne i niezawodne działanie w szerokim zakresie warunków.

Model	Trane RTAG
Wydajność chłodzenia	Szczegółowe parametry dostępne są w karcie technicznej.
Waga i rozmiar	Konkretne wymiary i szczegóły dotyczące wagi można znaleźć w arkuszu danych.
Zasilanie	380 V/50 Hz
Typ czynnika chłodniczego	R-134A
Ekran	Kontrolery AdaptiView TD7 i Symbio800
POLICJANT	Około 3,2

Aplikacja

Chłodzone wodą-agregaty śrubowe firmy Trane firmy RTHG idealnie nadają się do:

Budynki Handlowe

Galerie handlowe, biurowce

Obiekty przemysłowe

Zakłady produkcyjne, zakłady chemiczne, chłodnie

Instytucje medyczne

Szpitale, laboratoria

Centra danych

Serwerownie, centra przetwarzania w chmurze

parametr

Tabela parametrów nominalnej wydajności chłodniczej o wysokiej-wydajności
Model		RTAG-H	100	125	145	155	170	190	205	225	255	285	310	340	375	400	440
Chłodziwo		KW	341	429	496	534	578	635	685	774	878	993	1098	1155	1289	1384	1540
Chłodziwo		Tona	97	122	141	152	164	181	195	220	250	282	312	328	367	393	438
Pojemność		KW	100	123	145	158	172	184	205	230	258	290	319	346	377	423	474
Chłodziwo		R134a
Zasilanie		380 V 150 Hz/3 fazy
Kompresor	Typ	Pozioma sprężarka śrubowa półzamknięta
	Krótszy	Wye-Rozrusznik przejścia zamkniętego Delta
	Obwody		1	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	Minimalne obciążenie		30%	15%	15%	15%	15%	15%	15%	15%	10%	7.50%	7.50%	7.50%	7.50%	7.50%	7.50%
Wyparka	Typ	Skorupa i rurka (CHIL)
	Przepływ ocen	I/S	16.3	20.4	23.6	25.4	27.5	30.3	32.6	36.9	41.8	47.3	52.3	55	61.4	65.9	73.4
	Ocena WPD	kPa	42.5	38.7	51.5	50.7	39.2	47.1	42.6	44.4	49.1	50	48.7	53.7	52.1	49.4	40.4
	rozmiar rurki	mm	DN100	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200
Skraplacz	Typ wentylatora		Przepływ osiowy
	Ilość	za	6	8	8	8	8	10	10	12	14	14	16	16	18	18	20
	moc	kW/os	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	1.8
	Prędkość wentylatora	obr./min	950	950	950	950	950	950	950	950	950	970	970	970	970	970	970
	Przepływ powietrza z jednym wentylatorem	m²/h	17,982	17,982	17,982	17,982	17,982	17,982	17,982	17982	17982	20000	20000	20000	20000	20000	20000
Maks. RLA		A	269	319	369	405	441	489	528
Uruchom-bieżąco		A	406	371	413	513	543	576	609
Chłodziwo opłata	ck 1	kg	94	80	76	76	76	81	82	98	140	140	158	174	148	148	183
Chłodziwo opłata	ck 2	kg	NA	62	76	76	76	81	82	98	69	69	75	75	148	148	183
Wymiar	Długość	mm	3,840	5020	5020	5020	5020	6200	6200	7380	8995	8995	10130	10130	11310	11310	11810
	Szerokość	mm	2245	2245	2501	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Wysokość	mm	2501	2373	4130	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480
Waga przesyłki		kg	2805	5614	4364	4174	4341	4699	4798	5354	7121	7341	8028	8044	9212	9362	10197
Waga operacji		kg	2960	4046	4364	4421	4602	4971	5085	5473	7227	7461	8165	8181	9363	9529	10403
Uwagi: 1. Warunki chłodzenia: temperatura wody na wlocie i wylocie 12 stopni C/7 stopni, temperatura otoczenia 35 stopni; współczynnik zanieczyszczenia 0,018m. stopień /kW, parownik maszynowy 85-225 ton to 2 procesy, parownik maszynowy 255 ton i więcej to 1 proces; 2. Opcje o bardzo-niskim poziomie hałasu, szerokiej temperaturze pierścienia lub niskiej temperaturze pierścienia, po stronie powietrza używany jest silnik EC; 3. Typ zasilania dobiera się w zależności od napięcia urządzenia (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph trzy opcje), a wartość prądu podana w tabeli opiera się na 380V/50Hz/3Ph; 4. Produkty Trane są stale udoskonalane i aktualizowane. Jeżeli nastąpią jakiekolwiek zmiany danych w powyższej tabeli, nie będziemy Cię o tym osobno informować. Proszę, przebacz nam.

Model		RTAG-X	85	100	125	145	155	170	190	205	225	255	285	310	340	375	400	410	440
Pojemność		KW	294.1	354	444	514	554	600	652	709	791	897	1029	1115	1182	1314	1411	1455	1576
Pojemność		Tona	83.6	101	126	146	157	171	171	202	225	255	293	317	336	374	401	414	448
Pojemność		KW	80.5	98	118	138	150	162	162	196	221	249	277	307	325	368	411	399	449
Chłodziwo		R134a
Zasilanie		380 V 150 Hz/3 fazy
Kompresor	Typ	Pozioma sprężarka śrubowa półzamknięta
	Rozrusznik	Wye-Rozrusznik przejścia zamkniętego Delta
	Obwody		1	1	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	Minimalne obciążenie		30%	30%	15%	15%	15%	15%	15%	15%	15%	10.00%	10.00%	10.00%	10.00%	8.00%	8.00%	8.00%	8.00%
Wyparka	Typ	Skorupa i rurka (CHIL)
	Przepływ ocen	I/S	14	16.9	21.2	24.5	26.4	28.6	31.1	33.8	37.7	42.7	49	53.1	56.3	62.6	67.2	69.3	75.1
	Ocena WPD	kPa	36.6	43.3	29.8	44.7	46	40.1	47.2	36.3	39.2	51.2	53.5	50.1	56.1	44.7	43.8	46.4	42.3
	rozmiar rurki	mm	DN100	DN100	DN125	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200
Skraplacz	Typ wentylatora		Przepływ osiowy
	Ilość	za	6	6	10	10	10	10	12	12	14	16	18	18	20	20	20	24	24
	moc	kW/os	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	1.8	1.8
	Prędkość wentylatora	obr./min	950	950	950	950	950	950	950	950	950	950	970	970	970	970	970	970	970
	Przepływ powietrza z jednym wentylatorem	m²/h	17,982	17,982	17,982	17,982	17,982	17,982	17,982	17982	17982	17982	20000	20000	20000	20000	20000	20000	20000
Maks. RLA 1	Panel sterowania 1	A	230	269	327	377	413	449	496	536	543	453	507	547	556	498	537	547	547
	Panel sterowania 2										-	226	275	275	275	498	537	547	547
Uruchom- Aktualny	Panel sterowania 1	A	373	406	371	413	513	543	576	609	759	637	720	753	759	717	747	753	753
	Panel sterowania 2										-	441	530	530	530	717	747	753	753
Chłodziwo opłata	ck 1	kg	94	100	89	85	85	85	90	91	104	156	165	166	198	167	167	174	202
Chłodziwo opłata	ck 2	kg	NA	NA	71	85	85	85	90	91	104	69	77	83	82	167	167	174	202
Wymiar	Długość	mm	3,840	3840	6200	6200	6200	6200	7380	7380	8602	10130	11310	11310	11810	11810	11810	14850	14850
	Szerokość	mm	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Wysokość	mm	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480	2480
Waga przesyłki		kg	2740	2910	4266	4609	4647	4814	5041	5150	5931	7695	8278	8364	8673	9982	10111	10799	11314
Waga operacji		kg	2888	3069	4515	4868	4912	5093	5331	5466	6062	7801	8398	8501	8810	10149	10294	10982	11520
Uwagi: 1. Warunki chłodzenia: temperatura wody na wlocie i wylocie 12 stopni C/7 stopni, temperatura otoczenia 35 stopni; współczynnik zanieczyszczenia 0,018m. stopień /kW, parownik maszynowy 85-225 ton to 2 procesy, parownik maszynowy 255 ton i więcej to 1 proces; 2. Opcje o bardzo-niskim poziomie hałasu, szerokiej temperaturze pierścienia lub niskiej temperaturze pierścienia, po stronie powietrza używany jest silnik EC; 3. Typ zasilania dobiera się w zależności od napięcia urządzenia (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph trzy opcje), a wartość prądu podana w tabeli opiera się na 380V/50Hz/3Ph; 4. Produkty Trane są stale udoskonalane i aktualizowane. Jeżeli nastąpią jakiekolwiek zmiany danych w powyższej tabeli, nie będziemy Cię o tym osobno informować. Proszę, przebacz nam.

Model		RTAG-str	85	100	125	145	155	170	190	205	225	230	255	285	310	340	375	400	410	440	460
Pojemność		KW	289	345	444	514	548	587	640	694	759	791	863	984	1089	1146	1281	1281	1373	1483	1582
Pojemność		Tona	82	98	126	146	156	167	182	197	216	221	245	280	310	326	364	390	422	435	442
Pojemność		KW	81	99	120	140	152	165	178	198	236	225	261	292	318	347	380	425	457	474	449
Chłodziwo		R134a
Zasilanie		380 V 150 Hz/3 fazy
Kompresor	Typ	Pozioma sprężarka śrubowa półzamknięta
	Rozrusznik	Wye-Rozrusznik przejścia zamkniętego Delta
	Obwody		1	1	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	4
	Minimalne obciążenie		36%	36%	18%	18%	18%	18%	18%	18%	18%	18%	12%	12.00%	12.00%	12.00%	9.00%	9.00%	9.00%	9.00%	9.00%
Wyparka	Typ	Skorupa i rurka (CHIL)
	Przepływ ocen	I/S	13.8	16.4	21.2	24.5	26.1	28	30.5	33.1	36.2	37.1	41.1	46.9	51.9	54.6	61	65.4	70.63	72.8	74.1
	Ocena WPD	kPa	36.8	43.3	35.3	47.1	47.4	40.5	47.8	36.6	42.8	38	47.5	49.1	47.8	52.8	51.4	48.7	48	39.9	38
	rozmiar rurki	mm	DN100	DN100	DN125	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN150
Skraplacz	Typ wentylatora		Przepływ osiowy
	Ilość	za	6	6	10	10	10	10	12	12	12	14	14	14	16	16	18	18	24	20	28
	moc	kW/os	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	2.8	1.8	1.5
	Prędkość wentylatora	obr./min	maks910 min200	maks910 min200	maks910 min200	maks910 min200	maks910 min200	maks910 min200	maks910 min200	maks910 min200	maks910 min200	maks910 min200	maks910 min200	maks. 970 min200	maks. 970 min200	maks. 970 min200	maks. 970 min200	maks. 970 min200	maks. 970 min200	maks. 970 min200	maks910 min200
	Przepływ powietrza z jednym wentylatorem	m²/h	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	20000	20000	20000	20000	20000	23,000	20000	17,051
Maks. RLA 1	Panel sterowania 1	A	230	269	327	377	413	449	496	536	536	543	445	493	542	542	493	533	570	537	543
	Panel sterowania 2											-	226	270	270	270	493	533	570	537	543
Uruchom- Aktualny	Panel sterowania 1	A	195	228	285	327	357	387	420	453	546	462	631	670	753	753	631	747	764	747	462
	Panel sterowania 2											-	226	266	266	266	631	741	764	747	462
Chłodziwo opłata	ck 1	kg	94	100	89	85	85	85	90	91	98	104	140	140	158	174	148	148	202	183	104/104
Chłodziwo opłata	ck 2	kg			71	85	85	85	90	91	98	104	69	69	75	75	148	148	202	183	104/104
Wymiar	Długość	mm	3,970	3970	6330	6330	6330	6330	7510	7510	7510	8732	9200	9200	10380	10380	11560	11560	14980	11810	17514
	Szerokość	mm	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Wysokość	mm	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480	2480	2480
Waga przesyłki		kg	3020	3190	4646	4989	5027	5194	5421	5530	5734	6411	7471	7691	8378	8394	9562	9712	11279	10397	12822
Waga operacji		kg	3170	3351	4895	5248	5292	5473	5711	5846	5853	6542	7577	7811	8515	8531	9713	9879	11462	10603	1308
Uwagi: 1. Warunki chłodzenia: temperatura wody na wlocie i wylocie 12 stopni C/7 stopni, temperatura otoczenia 35 stopni; współczynnik zanieczyszczenia 0,018m. stopień /kW, parownik maszynowy 85-225 ton to 2 procesy, parownik maszynowy 255 ton i więcej to 1 proces; 2. Opcje o bardzo-niskim poziomie hałasu, szerokiej temperaturze pierścienia lub niskiej temperaturze pierścienia, po stronie powietrza używany jest silnik EC; 3. Typ zasilania dobiera się w zależności od napięcia urządzenia (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph trzy opcje), a wartość prądu podana w tabeli opiera się na 380V/50Hz/3Ph; 4. Produkty Trane są stale udoskonalane i aktualizowane. Jeżeli nastąpią jakiekolwiek zmiany danych w powyższej tabeli, nie będziemy Cię o tym osobno informować. Proszę, przebacz nam.

Model		RTAG-S	125	145	155	170	190	205
Pojemność		KW	440	510	546	586	642	695
Pojemność		Tona	125	145	155	167	183	198
Pojemność		KW	139	160	173	187	201	222
POLICJANT		kW/KW	3.16	3.2	3.16	3.14	3.19	3.13
IPLV		kW/KW	4.2	4.22	4.23	4.22	4.31	4.26
Chłodziwo		R134a
Zasilanie		380 V 150 Hz/3 fazy
Kompresor	Typ	Pozioma sprężarka śrubowa półzamknięta
	Rozrusznik	Wye-Rozrusznik przejścia zamkniętego Delta
	Obwody		2	2	2	2	2	2
	Minimalne obciążenie		18%	18%	18%	18%	18%	18%
Wyparka	Typ	Skorupa i rurka (CHIL))
	Przepływ ocen	I/S	21	24	26	28	31	33
	Ocena WPD	kPa	41	54	47	40	50	44
	rozmiar rurki	mm	DN125	DN125	DN125	DN150	DN150	DN150
Skraplacz	Typ wentylatora		Przepływ osiowy
	Ilość	za	8	8	8	8	10	10
	moc	kW/os	1.8	1.8	1.8	1.8	1.8	1.8
	Prędkość wentylatora	obr./min	maks910 min200	maks910 min200	maks910 min200	maks910 min200	maks910 min200	maks910 min200
	Przepływ powietrza z jednym wentylatorem	m²/h	17,982	17,982	17,982	17,982	17,982	17,982
Maks. RLA 1	Panel sterowania 1	A	319	369	405	441	489	528
Uruchom- Aktualny	Panel sterowania 1	A	285	327	357	387	420	453
Chłodziwo opłata	ck 1	L	6	6	7	8	8	8
Chłodziwo opłata	ck 2	L	6	6	6	8	8	8
Wymiar	Długość	mm	5,150	5150	5150	5150	6330	6330
	Szerokość	mm	2245	2245	2245	2245	2245	2245
	Wysokość	mm	2480	2480	2480	2480	2480	2480
Waga przesyłki		kg	4202	4510	4554	4721	5079	5178
Waga operacji		kg	4426	4744	4801	4982	5351	5465
Uwagi: 1. Warunki chłodzenia: temperatura wody na wlocie i wylocie 12 stopni C/7 stopni, temperatura otoczenia 35 stopni; współczynnik zanieczyszczenia 0,018m. stopień /kW, parownik maszynowy 85-225 ton to 2 procesy, parownik maszynowy 255 ton i więcej to 1 proces; 2. Opcje o bardzo-niskim poziomie hałasu, szerokiej temperaturze pierścienia lub niskiej temperaturze pierścienia, po stronie powietrza używany jest silnik EC; 3. Typ zasilania dobiera się w zależności od napięcia urządzenia (380V/50Hz/3Ph, 400V/50Hz/3Ph, 415V/50Hz/3Ph trzy opcje), a wartość prądu podana w tabeli opiera się na 380V/50Hz/3Ph; 4. Produkty Trane są stale udoskonalane i aktualizowane. Jeżeli nastąpią jakiekolwiek zmiany danych w powyższej tabeli, nie będziemy Cię o tym osobno informować. Proszę, przebacz nam.

Jako zaufany dostawca agregatów chłodniczych w Chinach oferujemy chłodzone wodą-wodę Trane Agregaty chłodnicze Trane jako rozwiązanie spełniające- potrzeby chłodnicze na dużą skalę. Dzięki-energooszczędnej wydajności, elastycznym konfiguracjom i-przyjaznej dla środowiska konstrukcji, te agregaty chłodnicze zapewniają niezawodne,-oszczędne rozwiązania w przypadku nowych projektów lub modernizacji istniejącego sprzętu. Skontaktuj się z naszym profesjonalnym zespołem, aby uzyskać dostosowane do Twoich wymagań rozwiązania chłodnicze.
